在 Markdown 里用 Mermaid 画图：流程图和时序图实例

Mermaid 能把几行文字变成一张图。把它写在标着 mermaid 的代码块里，支持 Mermaid 的应用就会把图画出来，GitHub、GitLab、Obsidian、Typora 和 SSmd 都支持。在不支持的地方，读者看到的是代码，也照样看得懂。这正是用它的理由：图和周围的文字待在同一个文本文件里，在哪都能改，改了什么，在版本对比里和改一行字一样清楚。

下面每个例子都用 SSmd 内置的 Mermaid 12.2.0 画过，配图就是它画出来的样子。

第一张流程图

flowchart TD
    A[草稿] --> B{可以发了吗？}
    B -->|可以| C[导出 PDF]
    B -->|还不行| D[再改改]
    D --> B

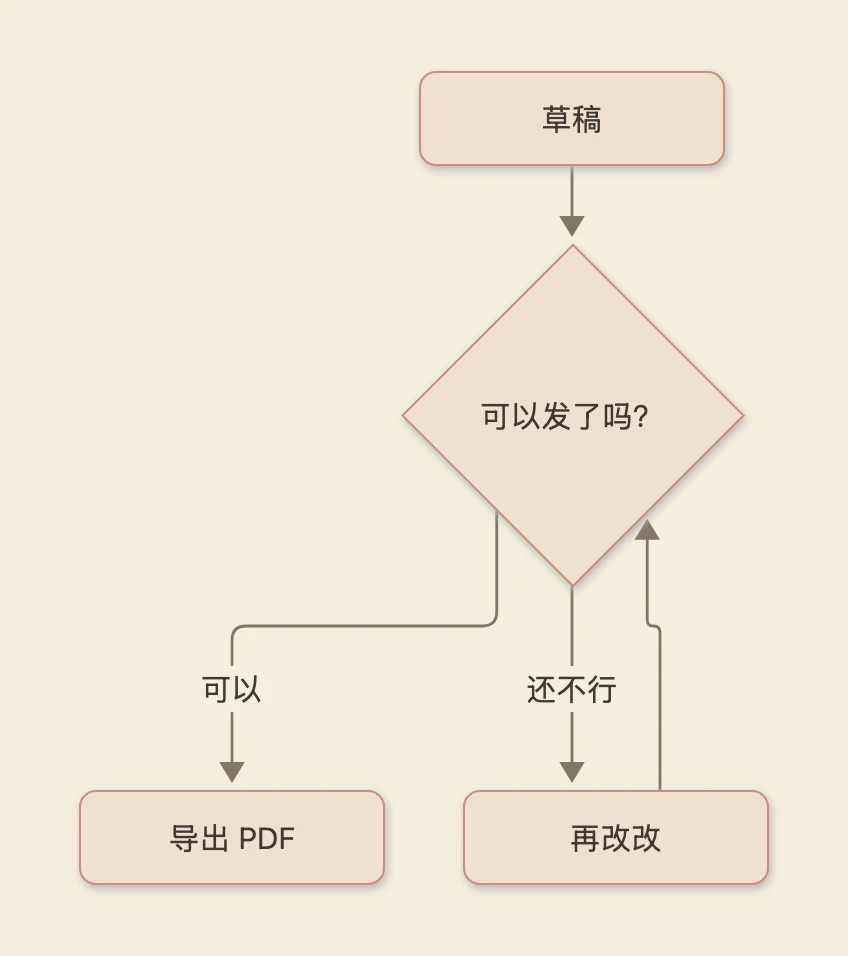

一张流程图：草稿指向判断“可以发了吗？”，“可以”通向导出 PDF，“还不行”通向再改改，再改改又回到判断。

第一行写图的类型和方向。TD 是从上到下，LR 是从左到右，BT 和 RL 反过来。之后每一行连接两个节点。A[草稿] 创建一个 id 为 A、显示为“草稿”的节点；之后单写 A 就是指这个节点，D --> B 就是这样连回去的。

在旧一点的例子里，你可能会看到 graph TD，那是同一种图以前的写法，现在照样能用。

节点形状

文字外面的括号决定形状：

写法	形状
`A[文字]`	矩形
`A(文字)`	圆角矩形
`A([文字])`	胶囊形
`A{文字}`	菱形，用来表示判断
`A[(文字)]`	圆柱，用来表示数据库
`A((文字))`	圆形

连线

写法	连线
`A --> B`	箭头
`A --- B`	无箭头的线
`A -.-> B`	虚线箭头
`A ==> B`	粗箭头
`A -->\|文字\| B`	带文字的箭头
`A <--> B`	双向箭头

分组

subgraph 会给相关的节点画一个框，结尾要有对应的 end：

flowchart LR
    subgraph 我的 Mac
        E[编辑器] --> F[(笔记.md)]
    end
    subgraph 备份
        S[iCloud 云盘]
        G[Git 仓库]
    end
    F <--> S
    F --> G

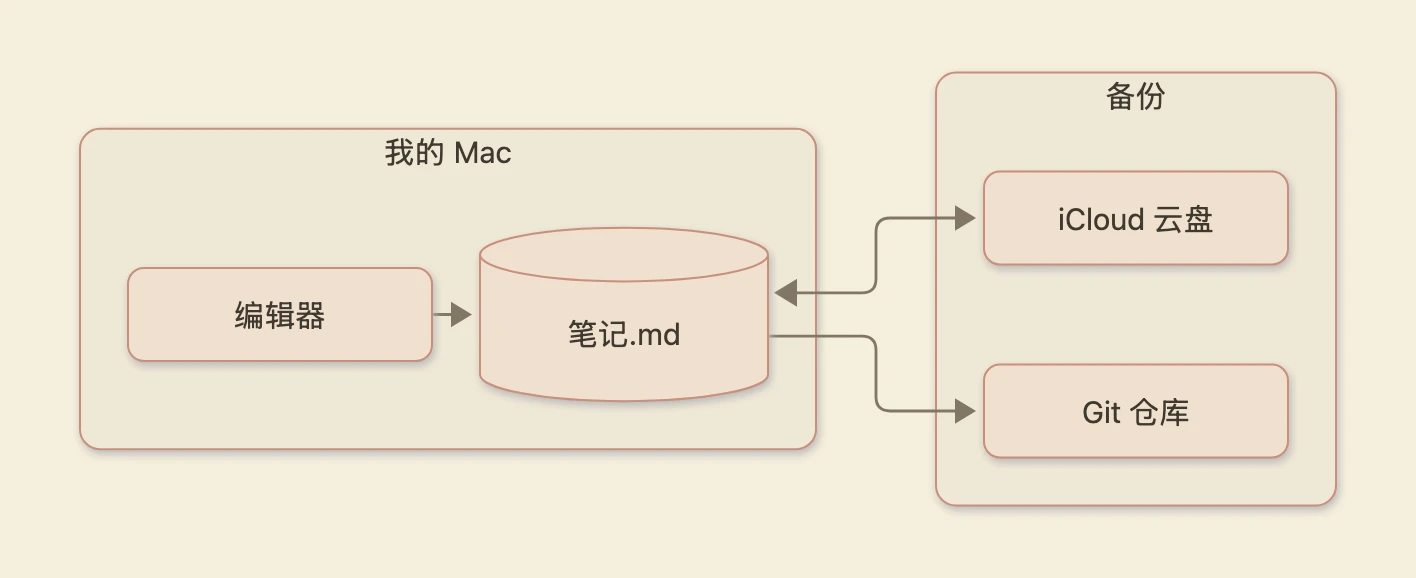

一张从左到右的流程图，有两个框：“我的 Mac”里编辑器指向“笔记.md”圆柱；“备份”里 iCloud 云盘与笔记.md 双向同步，笔记.md 还指向 Git 仓库。

时序图

时序图按从上到下的顺序，画出谁给谁发了什么。每个参与者占一条竖线：

sequenceDiagram
    actor U as 你
    participant A as 应用
    participant S as 服务器
    U->>A: 点击登录
    A->>S: 校验密码
    alt 密码正确
        S-->>A: 返回令牌
        A-->>U: 打开收件箱
    else 密码错误
        S-->>A: 返回错误
        A-->>U: 请重新输入
    end
    Note over A,S: 全程 HTTPS

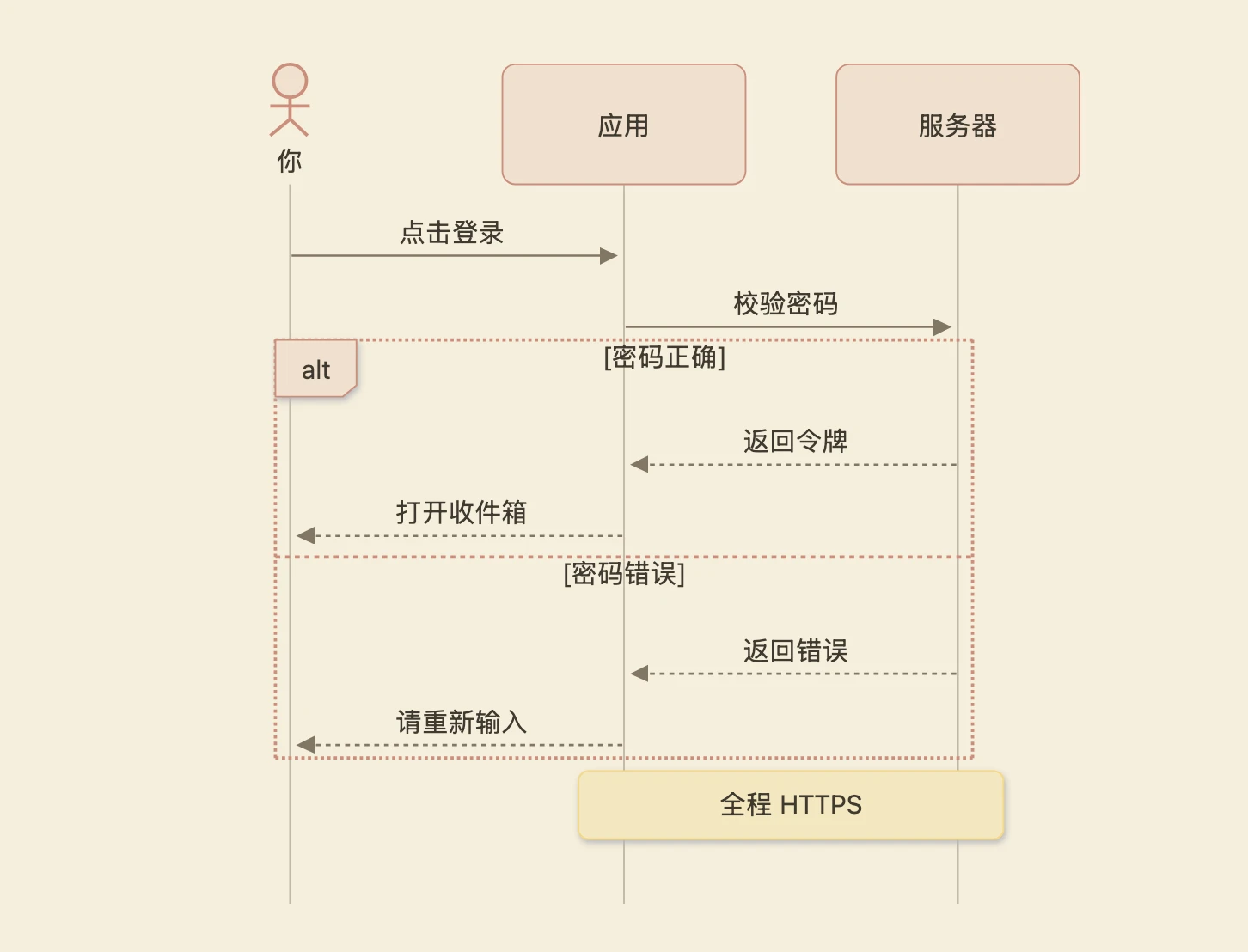

一张时序图，参与者是你、应用和服务器：你点击登录，应用向服务器校验密码，接着分两种情况：返回令牌并打开收件箱，或者返回错误并请你重新输入。

->> 是带箭头的实线，表示请求；-->> 是虚线，表示回应。participant S as 服务器 给短 id 配一个显示名，actor 会画成小人而不是方框。

alt 和 else 表示几种情况二选一，opt 表示可能发生也可能不发生的一步，loop 表示重复，它们都以 end 结束。Note over A,S: 在两个参与者上方横跨一条备注，只放在一侧用 Note right of A:。

其他图

Mermaid 能画的不止这两种：甘特图（gantt）、饼图（pie）、类图（classDiagram）、状态图（stateDiagram-v2）、实体关系图（erDiagram）、思维导图（mindmap）、时间线（timeline）等等。甘特图值得学一下，计划写在文本文件里，改起来最方便：

gantt
    title 写报告
    dateFormat YYYY-MM-DD
    axisFormat %m-%d
    section 初稿
    查资料   :a1, 2026-11-02, 4d
    写初稿   :a2, after a1, 5d
    section 审阅
    收集意见 :b1, after a2, 3d
    定稿     :b2, after b1, 2d

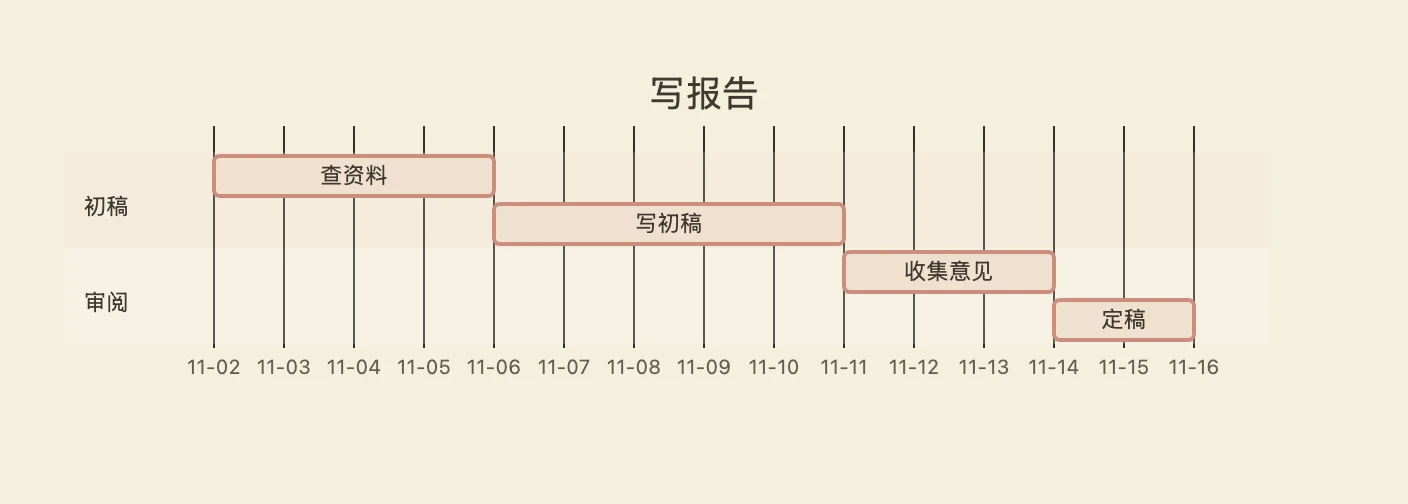

一张标题为“写报告”的甘特图：初稿部分是查资料和写初稿，审阅部分是收集意见和定稿，每项任务在上一项结束后开始。

dateFormat 说明日期怎么写，axisFormat 决定坐标轴怎么显示。每一行任务依次是名称、可选的 id、开始时间和时长。开始时间可以写日期，也可以写 after 加另一个任务的 id，这样查资料多花一天，只要改一个数字，后面的任务会跟着顺延。

Mermaid 每次发版都会加新语法，而各个应用更新内置 Mermaid 的时间不一样。如果一张图在官方的 Mermaid Live Editor 里能画，在你的应用里画不出来，多半是应用里的版本旧了。

图为什么画不出来

冒号、括号打成了全角

用中文输入法写时序图，很容易把消息前的冒号打成全角的 ：，这时整张图都画不出来：

sequenceDiagram
    你->>应用：点击登录

参与者和消息之间必须是半角冒号 :。消息文字里面用全角标点没关系，A->>B: 好的，收到。 能正常显示。

节点文字里的全角括号也没关系，A[保存（⌘S）] 能画出来；出问题的是半角括号，下面会说到。

节点叫 end

在流程图里，end 用来结束一个分组，所以名叫 end 的节点会让整张图失败：

flowchart LR
    start --> end

改成大写（End 或 END），或者换个 id 再加显示名：done[end]。

文字里有半角括号

节点文字里的半角方括号、圆括号会被当成形状语法，所以这样写会报错：

flowchart LR
    A[保存 (⌘S)] --> B[完成]

给文字加上双引号，里面写什么都行：A["保存 (⌘S)"]。

节点以 o 或 x 开头

A---oB 连到的并不是叫 oB 的节点，而是画一条末端带圆圈的线连到 B；---x 末端是叉。中间加个空格写成 A--- oB，或者把字母改成大写。

少了第一行

第一行必须写明是哪种图：flowchart、sequenceDiagram、pie 等等。少了这一行，后面写得再对也画不出来。

Typora 的 flow 和 sequence 代码块

Typora 还支持两种更老的格式：给 flowchart.js 写的 flow 代码块，和给 js-sequence-diagrams 写的 sequence 代码块。SSmd 两种都能画，从 Typora 带过来的文档不会丢图：

st=>start: 开始
op=>operation: 写初稿
cond=>condition: 满意吗？
e=>end: 发布
st->op->cond
cond(yes)->e
cond(no)->op

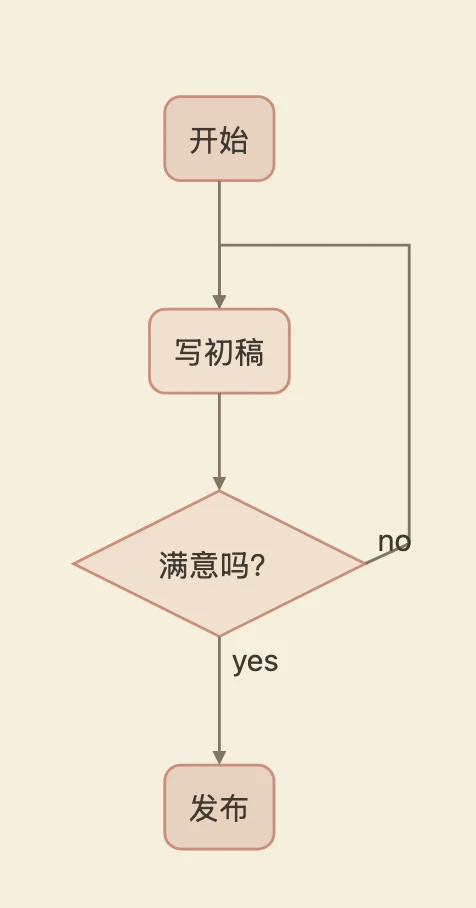

一张 flowchart.js 流程图：开始，写初稿，然后判断“满意吗？”，yes 通向发布，no 回到写初稿。

新写的文档建议用 Mermaid，它一直有人维护，支持的地方也多得多。js-sequence-diagrams 已经很多年没有更新了，所以 SSmd 会先把 sequence 代码块翻译成 Mermaid 再画。

在 SSmd 里用 Mermaid

输入三个反引号和 mermaid，写好图，再把光标移出代码块，代码就会换成图。点一下图，代码又回来了。

SSmd 打开一篇名为“一篇文章的诞生”的文档，页面中间是一张流程图：收集灵感、写下初稿，判断“读起来顺吗？”，还不顺就再改一遍，顺了就分享出去。 — 光标离开 Mermaid 代码块后，SSmd 里显示的样子。

图的颜色跟着你选的纸张走，白色、米黄、石墨、黑色上都很协调。导出 PDF 时图保持矢量，放多大都清楚。图是在你的 Mac 上用应用内置的 Mermaid 画的，不会往外发送任何内容。代码有错时，SSmd 会在图的位置显示错误，点进去改就行。

刚接触 Markdown 的话，在 Mac 上写 Markdown讲了基础写法。
